UV光固化机照异形件，灯位怎么排不留死角？

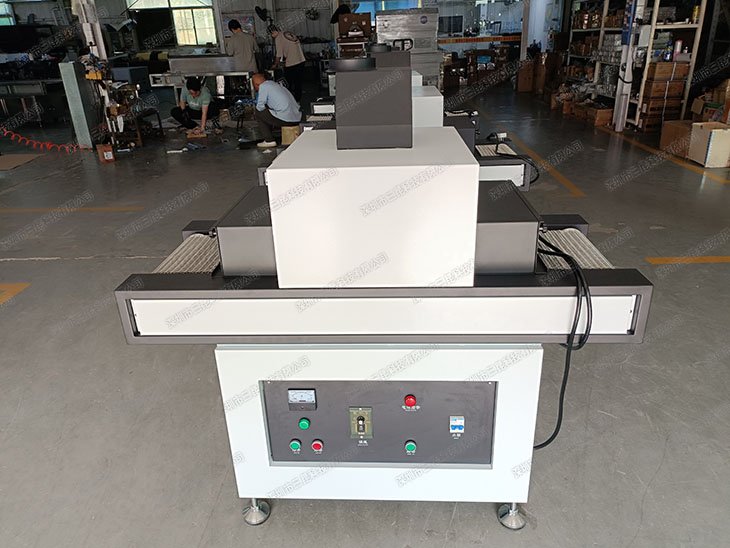

UV光固化机在处理圆管、异型挤压件、复杂腔体等异形工件时，最常见的问题是表面固化不均，凹槽、转角和背阴面容易出现未固化死角。异形件的几何遮挡会导致UV光线直射区域与反射区域能量差异显著，若灯位仅沿一条直线排布，工件表面的光照盲区往往超过表面积的15%～30%。合理的灯位布局不仅决定固化良率，也直接影响单件产品的能耗与良品率。下面从光照成因、灯位原则、典型配置及现场判定四个方面，说明如何为异形件排布UV灯位以避免死角。

在设定灯位前，需要先明确工件的三维轮廓与UV光线的传播特性。UV光源多为汞灯或LED灯管，发出的紫外线主要沿直线传播，遇到凸面会产生高能区，遇到凹面和内腔则形成阴影区。若灯管与工件表面的夹角过小，光线在侧壁处发生多次漫反射，有效照度会衰减30%以上；若灯管间距过大，相邻光束之间无法形成有效重叠，中间区域的累积能量会低于固化阈值。这些因素叠加，就是异形件出现死角的直接原因。

灯位排布的首要目标是让每个表面点都能在固化窗口内获得足够累积能量。以SunKun在UV固化设备上的灯位规划经验，顶部主照射灯位通常建议采用多灯管并列布置，单根灯管功率在80W～120W之间，灯管中心距控制在80～120mm，灯管下表面至工件最高点的距离保持在50～100mm。在这个高度范围内，表面峰值照度通常可达2000～5000 mW/cm2，相邻灯管光束的重叠区占比建议设定在20%～30%，避免出现照度低谷。

异形件表面的光照特性与死角成因

异形件的死角并非单一原因造成，通常是“直射遮挡+反射衰减+重叠不足”共同作用的结果。以圆管为例，管体正对灯管的顶部区域能量最高，但管底与两侧切线附近的入射角接近90°，光线几乎与表面平行，穿透力和光化学激发效能大幅下降。复杂腔体更甚，内部凹槽若未设专门灯位，表面累积能量可能低于固化所需的600～1000 mJ/cm2，导致局部粘性不干。此外，灯管老化与反射罩脏污也会使实际照度下降10%～20%，需要在设计时预留余量。

灯位排布的核心原则

顶部主照射灯位的间距与高度

顶部灯位承担主体固化能量，灯管排列应与工件输送方向垂直或平行，具体取决于工件旋转方式。若工件在输送线上不旋转，则需两侧对称设灯；若工件可旋转，单侧顶灯配合侧灯即可。灯管功率选80W～120W/根，间距80～120mm，安装高度50～100mm，可使表面照度保持在2000～5000 mW/cm2的典型区间，并保证20%～30%的光束重叠。

侧面补光灯位与入射角控制

对于圆管、异型材等非平面工件，顶灯无法覆盖转角与背阴面，必须在两侧增设补光灯位。侧灯与工件表面的入射角建议控制在30°～60°，灯管至侧壁距离为60～120mm，这样光线能以较小角度切入凹槽底部，减少多次反射带来的能量衰减。侧灯功率可与顶灯相近，或按照度需求适当降至60W～100W/根。

反射罩与光路辅助

在灯管外侧加装高反射率反射罩，可将原本向上或向侧面泄漏的UV光线重新导向工件表面。常用反射罩材料的反射率在85%～95%之间，合理使用后可使阴面区域的有效照度提升10%～20%，降低整体灯管数量。反射罩需定期清洁，表面附着粉尘会使反射率下降5%～10%，进而影响固化均匀性。

典型异形件的灯位配置参考

以直径50mm的圆管为例，建议顶部设置一排灯管，两侧各设置一组侧灯，输送线速度控制在3～10 m/min，单面累积能量目标值为600～1000 mJ/cm2，工件表面温度建议维持在40～60℃，避免过热导致基材变形。对于断面复杂的异型挤压件，可在高点设顶灯，在凹槽底部设定向下倾斜30°～45°的侧灯，灯管间距不超过100mm，确保每个表面单位面积的光照时间不低于2～3秒。
