木器厂上UV油墨固化机，附着力合格率80升到98

在木器制造领域，UV油墨固化质量直接决定成品的附着力与耐用度。某家中型木器厂在引入UV固化线后，曾长期面临附着力合格率仅徘徊在80%左右的问题，返工率高、交货周期受影响。通过对固化设备参数的系统优化与工艺流程的重新梳理，该工厂最终将附着力合格率提升至98%，实现了产品品质与生产效率的双重突破。

UV固化并非简单的“曝光即干”，其核心在于光源能量、波长分布、输送速度与油墨配方的精准匹配。木器表面因材质、含水率及底材处理方式不同，对固化工艺的敏感度较高。若固化不彻底，油墨层内部未完全反应，附着力自然无法达标；若过度固化，又可能导致涂层脆化、开裂。因此，提升附着力合格率的首要任务，是建立一套可复现、可监控的固化标准。

UV固化机对木器附着力的关键影响因素

从工艺角度看，影响木器UV油墨附着力的因素主要集中在三个方面：一是固化光源的峰值波长与辐照功率是否与油墨光引发剂吸收谱匹配；二是木材表面的润湿性与清洁度，油污、灰尘或未处理的木纹会阻碍油墨与底材结合；三是固化炉内的温度梯度与输送平稳度，过快或过慢的线速度都会导致固化深度不均。只有逐项排查并标定，才能从源头控制附着力波动。

光源波长与能量匹配

主流UV油墨多采用365nm或395nm波段的光引发体系。若固化机主光源波长偏离油墨吸收峰，即使辐照能量数值看似充足，也可能出现“表干里湿”现象，附着力测试时容易出现划痕或剥离。SunKun团队在多个木器厂的实测中发现，将固化波长与油墨配方进行精准配对后，附着力合格率普遍提升5个百分点以上。

表面处理与前道工艺

木器底材多孔且吸水性强，若未进行充分打磨、除尘或表面处理，UV油墨难以在木纹间形成有效机械咬合。建议在固化前增加除静电与清洁工序，确保底材表面张力符合油墨附着要求。这一步骤常被忽略，却是将合格率从80%提升至90%以上的关键一环。

合格率从80%到98%的升级路径

该木器厂的改进并非更换单一设备，而是围绕“设备—工艺—检测”三环节进行闭环优化。首先，对现有UV固化机进行光功率标定，确保每个固化工位的峰值辐照度稳定在油墨厂商推荐区间；其次，引入在线附着力抽检机制，每班次交叉测试不少于5个样品，数据实时记录并反馈至工艺参数调整；最后，优化输送链速与固化区温度曲线，避免局部过热或固化不足。

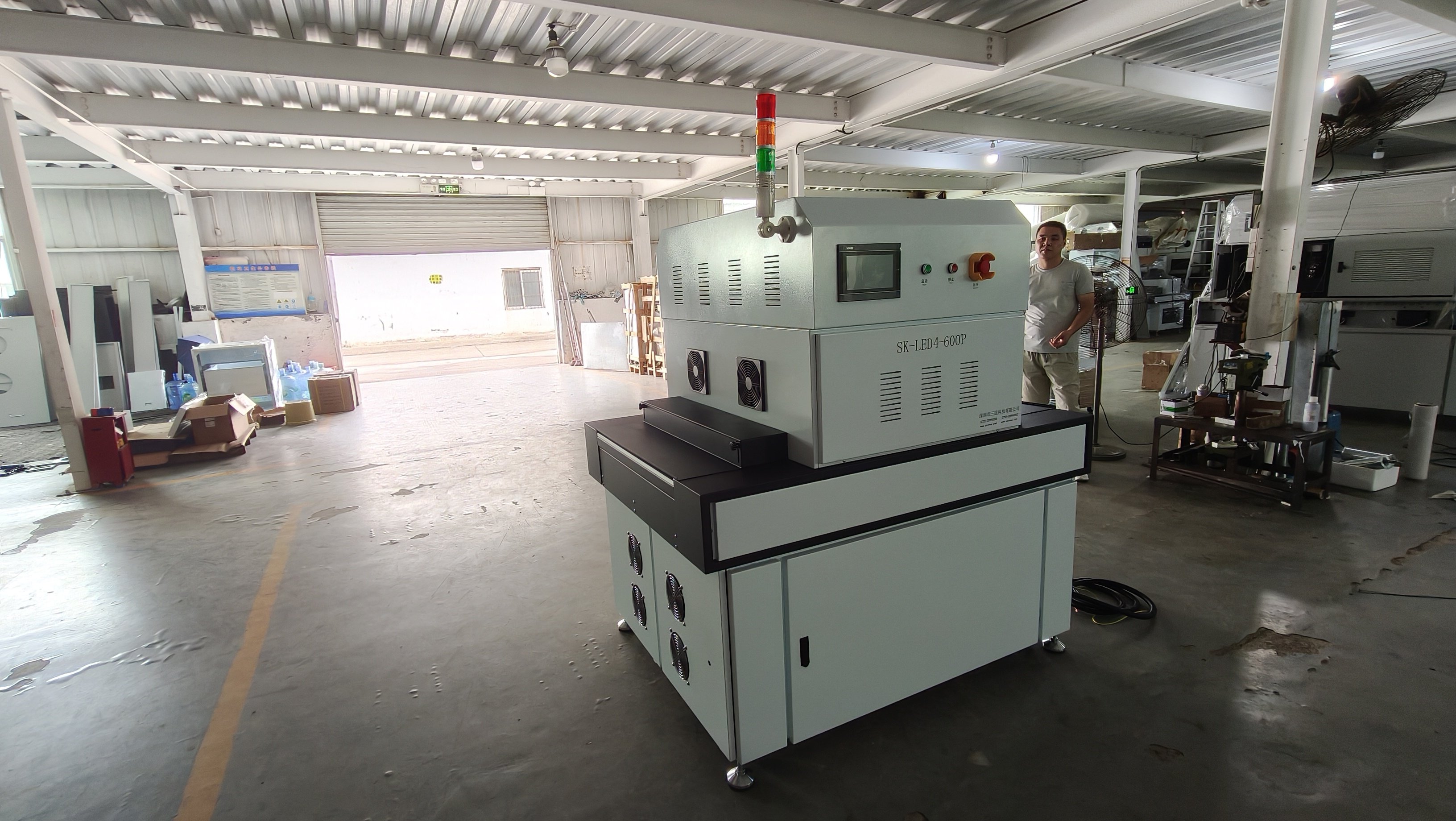

设备选型与参数标定

针对木器生产线的连续化需求，固化机应具备多区独立温控、可调输送速度及UV能量实时监测功能。在实际升级中，工厂将固化区温度控制在40℃—60℃区间，输送速度固定在5—8米/分钟，并配合380W/cm2级别的UV光源输出，使油墨固化深度稳定在25—35微米，附着力测试结果持续处于合格区间。

工艺闭环与质量追溯

提升合格率离不开数据支撑。该工厂建立了从上料、喷涂、固化到成品检验的全流程记录，每批次木器均标注固化参数与附着力测试值。当出现附着力异常时，可快速追溯至对应固化工位与时间段，缩短排查周期，避免不良品流入下道工序。这种闭环管理使附着力合格率从波动的80%稳定在98%以上。

行业数据与实际效果总结

根据木器涂装行业的常见统计，传统UV固化线在未做专项优化时，附着力合格率多在75%—85%之间；经过设备参数标定与工艺升级后，优质产线可稳定在95%以上。该木器厂的案例印证了以下要点：

本文章由三昆UV厂家整理原创，转载请注明出处：https://www.szxhuv.com/9/4073.html

Tag标签:UV 油墨固化 机
