工件是异形件，UV固化炉灯位怎么排才均匀

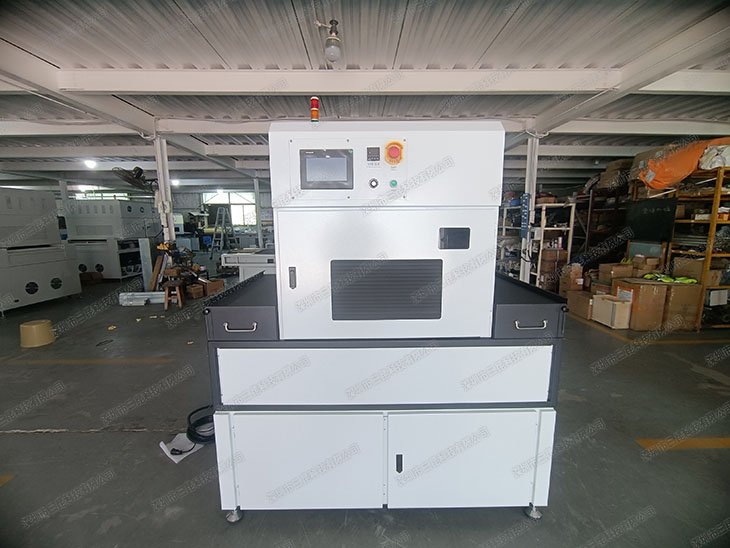

在UV固化生产线中，平面工件的光照均匀度相对容易控制，但当工件为异形件时，传统的灯位排布往往会出现局部过固、欠固甚至未固化的情况。异形件表面普遍存在凹槽、凸起、侧壁及不规则曲面等复杂几何结构，UV光线在传播过程中极易产生阴影区和光照衰减，直接影响涂层的固化深度、附着力及外观质量。如何科学排列UV固化炉的灯位，使异形件各部位获得均匀的紫外光剂量，已成为众多制造企业在工艺升级时必须攻克的技术难点。

从光学原理看，UV固化的均匀性取决于灯管功率密度、发光角度、灯管与工件表面的距离以及反光系统的设计。对于异形件，单一灯管正面照射难以覆盖所有表面，必须结合工件的三维特征进行灯位规划。行业监测数据表明，当光照均匀度（最大照度与最小照度之比）控制在1.5以内时，UV涂层的固化一致性显著提升；若该比值超过2.0，则极易出现局部粘手、发花或耐候性下降等质量缺陷，导致废品率增加。

在实际生产中，SunKun技术团队建议首先建立异形件的三维光照模型，标记出所有凹陷区、遮挡区和高凸区，再依据灯光衰减曲线确定灯管数量与布置位置。仅凭经验排列灯位，往往难以保证批次稳定性，尤其是在多品种小批量生产模式下，灯位微小的偏差就会被放大为固化质量的波动。

异形件表面光照不均的主要成因

几何遮挡与阴影效应

异形件的凹槽、内角和侧壁会形成天然的光学遮挡，UV光线在直射路径上被工件本体阻挡，导致阴影区域接收到的紫外能量显著不足。即使增加灯管功率，若灯位角度不当，凹槽底部的光照强度可能仅为平面区域的30%至50%，固化效果难以达标。

灯管与工件距离不一致

UV光强随距离增加而迅速衰减，遵循近似平方反比定律。异形件表面起伏大，不同部位到灯管的距离可能相差数厘米甚至十几厘米，距离较远的区域光照强度大幅下降，局部欠固化风险显著增加。

反射与吸收不均

异形件表面若存在金属件、深色涂层或不规则纹理，不同区域对UV光的反射率和吸收率差异较大，部分光能被吸收或散射，进一步导致固化剂量分布不均。

UV灯位布局的核心设计原则

针对异形件的固化需求，灯位排布应遵循以下核心原则，以实现光照场的均匀覆盖：

• 错位多灯头布置：避免单灯管正面直射，采用多排灯管错位排列，使不同角度的光线交叉覆盖凹槽和侧壁，降低阴影区面积。
• 可调安装高度与角度：灯管安装支架应支持高度微调和角度倾斜，根据工件轮廓动态优化灯光入射角，使UV光线尽可能垂直照射至各表面。
• 分区功率控制：将固化炉划分为多个独立控温与控光区域，对工件的不同部位分配差异化功率，避免高凸区域过固、低凹区域欠固。
• 高反射率反光罩辅助：在灯管周围配置铝镁合金或特殊涂层反光罩，利用漫反射将UV光线导向阴影区，提升整体光照利用率。
• 灯管间距优化：相邻灯管间距建议控制在灯管长度的0.6倍至0.8倍之间，确保重叠光照区形成连续均匀的光照带，避免明暗条纹。

典型异形件的灯位排布方案示例

带深凹槽工件的侧向补光方案

对于带有深凹槽或内腔的异形件，建议在顶部灯管之外，增设侧向安装的UV灯头，灯光从侧面斜向照射入槽内，配合顶部漫反射光照，使凹槽底部获得足够的紫外剂量。实测显示，侧向补光可使凹槽区域的固化深度提升40%以上，表面干燥时间缩短约25%。
